WFB5351099-ECL
1.25G SFP BiDi 10km LC シングルモード トランシーバーは、送信パワー、レーザー バイアス、レシーバー入力光パワー、モジュール温度、供給電圧などの動作条件とステータスに関するデジタル診断情報を提供します。校正およびアラーム/警告しきい値データは、内部メモリ (EEPROM) に書き込まれ、保存されます。以下に示すように、メモリ マップは SFF-8472 と互換性があります。診断データは生の A/D 値であり、A2h の EEPROM 位置 56 ～ 95 に保存されている校正定数を使用して実際の単位に変換する必要があります。
1.25G SFP BiDi 10km LC シングルモードは、標準の 9/125μm シングルモード ファイバで最大 10km の伝送距離をサポートする堅牢な光学性能を提供します。この拡張された到達距離機能により、キャンパスのバックボーン リンク、メトロ アクセス ネットワーク、分散施設間の長距離相互接続にとって理想的なソリューションになります。-リンク スパン全体にわたって安定した高品質の信号整合性を確保し、データが常に確実に宛先に到着することを保証します。-
1.25G SFP BiDi 10km LC シングルモード トランシーバーは、1.25Gb/s の高速接続をサポートし、ギガビット ネットワーク インフラストラクチャの可能性を最大限に引き出します。-バッファ-無料のビデオ会議と即時データ アクセスを体験し、信頼性が高く将来に備えたパフォーマンスでビジネスを強化します。{6}}
1.25G SFP BiDi 10km LC シングルモード トランシーバーは、シングルモード LC インターフェースを使用して設計されており、長距離にわたって信号の整合性を最大化します。{2}}このコネクタ タイプは挿入損失と後方反射を最小限に抑え、光パワーを維持して信頼性の高い 10km 以上の伝送を実現します。その結果、要求の厳しいキャンパス ネットワークやメトロ ネットワークで信頼できる、堅牢で高性能なリンクが実現します。-
この SFP トランシーバーは、幅広い環境条件で動作するように設計されており、導入ニーズに合わせて 2 つの温度グレードで利用できます。商用バージョンは 0 ～ +70 度で動作するため、データセンターや通信室などの標準的な屋内環境に最適です。極端な屋外または産業環境向けに、産業用バージョンは -40 度から +85 度まで耐え、最も過酷な条件でも揺るぎない信頼性を提供します。
パラメータ
|
絶対最大定格 |
|||||||||||||||||
|
パラメータ |
シンボル |
分。 |
最大。 |
ユニット |
注記 |
||||||||||||
|
保管温度 |
テスト |
-40 |
85 |
程度 |
|||||||||||||
|
入力電圧 |
ヴィン |
GND |
Vcc |
V |
|||||||||||||
|
電源電圧 |
Vcc-ヴィー |
-0.5 |
+3.6 |
V |
|||||||||||||
|
推奨動作条件 |
|||||||||||||||||
|
パラメータ |
シンボル |
分。 |
典型的な |
最大。 |
ユニット |
注記 |
|||||||||||
|
電源電圧 |
Vcc |
3.135 |
3.3 |
3.465 |
V |
- |
|||||||||||
|
動作ケース温度 |
Tc |
0 |
- |
70 |
程度 |
||||||||||||
|
-40 |
- |
85 |
|||||||||||||||
|
データレート |
DR |
- |
1.25 |
- |
Gbps |
- |
|||||||||||
|
総供給電流 |
- |
- |
- |
300 |
ミリアンペア |
- |
|||||||||||
|
電気-光学仕様 |
|||||||||||||||||
|
送信機 |
|||||||||||||||||
|
パラメータ |
シンボル |
分。 |
典型的。 |
最大。 |
ユニット |
注記 |
|||||||||||
|
光学中心波長 |
l |
1270 |
1310 |
1350 |
nm |
WFB5351099-EC(I)L |
|||||||||||
|
1520 |
1550 |
1580 |
WFB5531099-EC(I)L |
||||||||||||||
|
光学スペクトル幅 (RMS) |
DL |
- |
- |
4 |
nm |
WFB5351099-EC(I)L |
|||||||||||
|
光スペクトル幅 (-20dB) |
- |
1 |
WFB5531099-EC(I)L |
||||||||||||||
|
サイドモード抑制比 |
SMSR |
30 |
- |
- |
dB |
WFB5531099-EC(I)L |
|||||||||||
|
平均光出力パワー |
ポ |
-9 |
- |
-3 |
dBm |
1 |
|||||||||||
|
消光比 |
えー |
9 |
- |
- |
dB |
||||||||||||
|
送信機を無効にする平均電力 |
- |
-45 |
dBm |
- |
|||||||||||||
|
立ち上がり/立ち下がり時間(20%~80%) |
tr/tf |
0.26 |
ns |
||||||||||||||
|
アウトプットアイ |
IEEE802.3zに準拠 |
2 |
|||||||||||||||
|
光-の電気仕様 |
|||||||||||||||||
|
受信機 |
|||||||||||||||||
|
パラメータ |
シンボル |
分。 |
典型的。 |
最大。 |
ユニット |
注記 |
|||||||||||
|
動作波長 |
l |
1470 |
1550 |
1620 |
nm |
WFB5351099-EC(I)L |
|||||||||||
|
1270 |
1310 |
1350 |
WFB5531099-EC(I)L |
||||||||||||||
|
感度 |
広報 |
- |
- |
-22 |
dBm |
3 |
|||||||||||
|
飽和 |
追伸 |
-3 |
- |
- |
dBm |
3 |
|||||||||||
|
LOS デアサート レベル- |
- |
- |
- |
-23 |
dBm |
||||||||||||
|
LOS アサート レベル |
- |
-42 |
- |
- |
dBm |
- |
|||||||||||
|
LOSヒステリシス |
- |
0.5 |
- |
dB |
- |
||||||||||||
注記：
1. 光パワーは SMF に結合されます。
2. PRBS 2 で測定7-1 テスト パターン @1.25Gbps。
3. PRBS 2 で測定7-1 テスト パターン @1.25Gbps、BER 1×10-12 以下。
|
電気的特性 |
|||||||
|
パラメータ |
シンボル |
分。 |
典型的な |
最大。 |
ユニット |
注記 |
|
|
MOD_DEF(0:2) |
VH |
2 |
Vcc |
V |
|||
|
VL |
0 |
0.8 |
V |
||||
|
送信機 |
|||||||
|
入力差動インピーダンス |
ジン |
90 |
100 |
110 |
Ω |
- |
|
|
データ入力スイング差動 |
ヴィン |
200 |
2400 |
mV |
|||
|
送信無効化 |
無効にする |
2.0 |
Vcc |
V |
|||
|
有効にする |
0 |
0.8 |
V |
||||
|
送信障害 |
故障 |
2.0 |
Vcc |
V |
|||
|
普通 |
0 |
0.8 |
V |
||||
|
受信機 |
|||||||
|
出力差動インピーダンス |
ザウト |
90 |
100 |
110 |
Ω |
||
|
データ出力スイング差動 |
ヴァウト |
700 |
1000 |
mV |
|||
|
ロス |
高い |
2.0 |
Vcc |
V |
|||
|
低い |
0 |
0.8 |
V |
||||

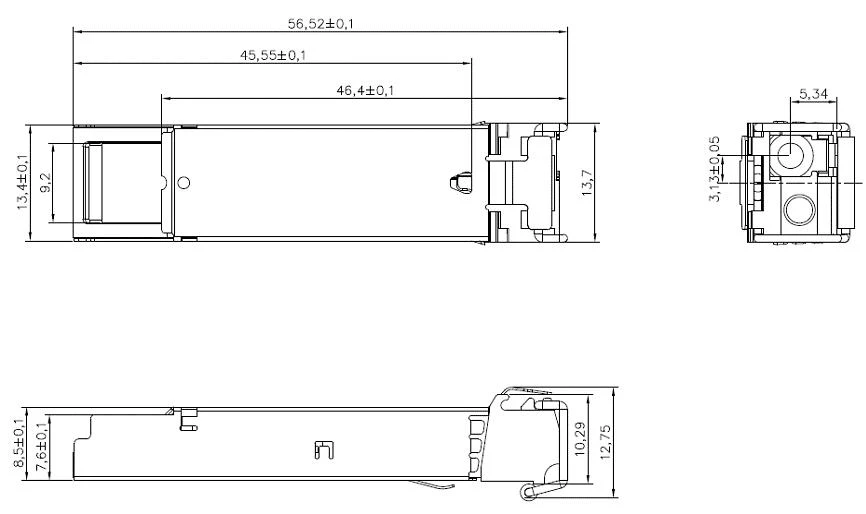

パッケージ図（単位：mm）
注文情報
|
部品番号 |
製品説明 |
|
WFB5351099-ECL |
1310T/1550R、1.25Gbps、LC、10km、0度～+70度、DDMあり |
|
WFB5531099-ECL |
1550T/1310R、1.25Gbps、LC、10km、0度～+70度、DDMあり |
|
WFB5351099-EIL |
1310T/1550R、1.25Gbps、LC、10km、-40度～+85度、DDMあり |
|
WFB5531099-EIL |
1550T/1310R、1.25Gbps、LC、10km、-40度～+85度、DDMあり |
